磁鐵,相信大家在日常生活中都有見過,在面對一些金屬物品時可以牢牢吸住,這種特殊的“吸引力”源自其能夠產生磁場,具有吸引鐵磁性物質的特性。
說到磁鐵,第一個想到的就是冰箱貼。不僅如此,磁鐵在工業中同樣應用廣泛。
*圖片由AI生成
磁粉檢測
航空發動機很多零部件由鐵磁性材料制成,光滑的表面、優美的形狀,如同藝術品一般。航空發動機無損檢測人員根據磁鐵的原理,利用磁粉檢測技術進行檢測。
要了解磁粉檢測的特點,我們就要從它的檢測原理入手——鐵磁性材料被磁化后,如果材料內部存在凹坑、夾雜等不連續性的缺陷,那么零件表面的磁力線就會發生局部變形,使磁粉產生聚集,形成目視可見的磁痕,從而顯示出不連續性的位置、大小和形狀。
磁粉檢測適用于檢測鐵磁性材料在經過各道加工工序(如鍛造、焊接、熱處理、機加、磨削)后,表面和近表面出現的尺寸很小、間距極窄、目視難以看出的裂紋、發紋、夾雜、白點、折疊等缺陷,能直觀顯示缺陷的位置、大小、形狀和嚴重程度,具有很高的檢測靈敏度,可檢測微米級寬度的缺陷。
還可以在磁粉中增加熒光材料,這樣零件不連續處產生的漏磁場可以在黑光燈的照射下發出黃綠色的熒光,色澤鮮明,易于觀察,缺陷暴露無遺。

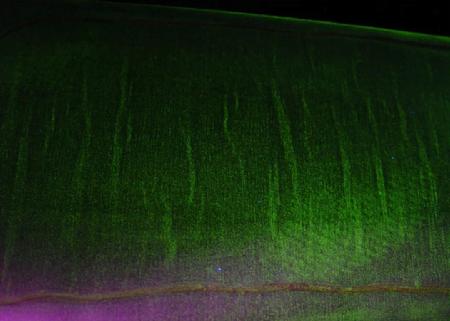

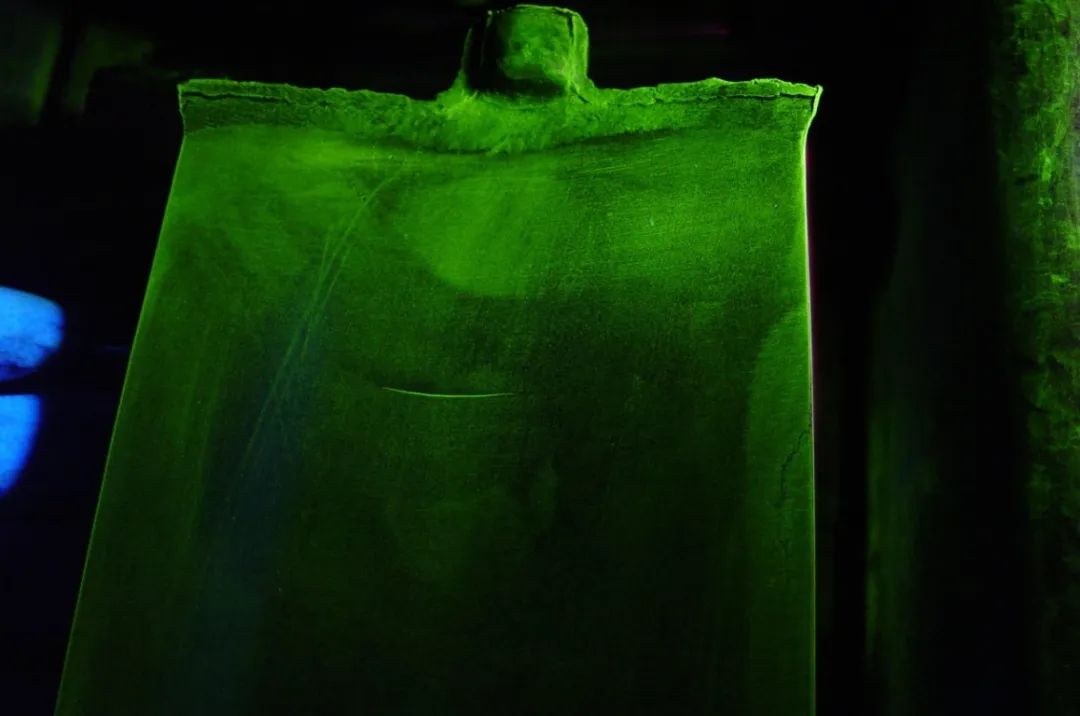

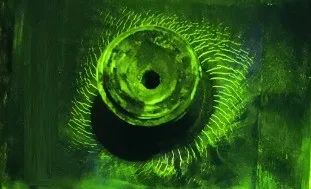

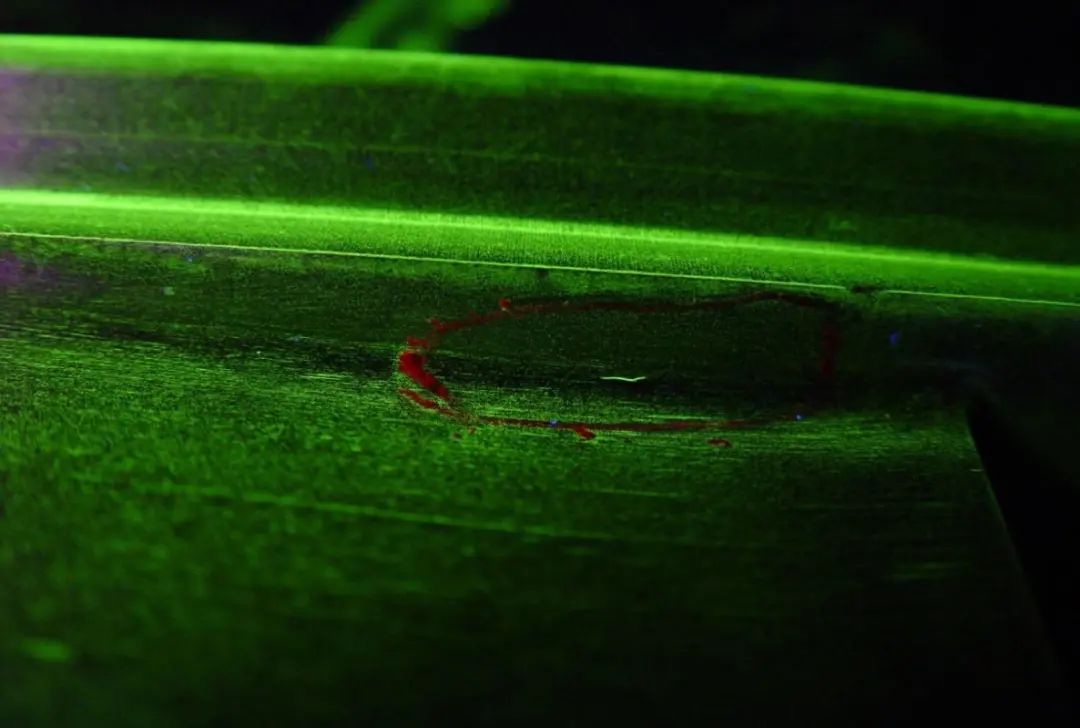

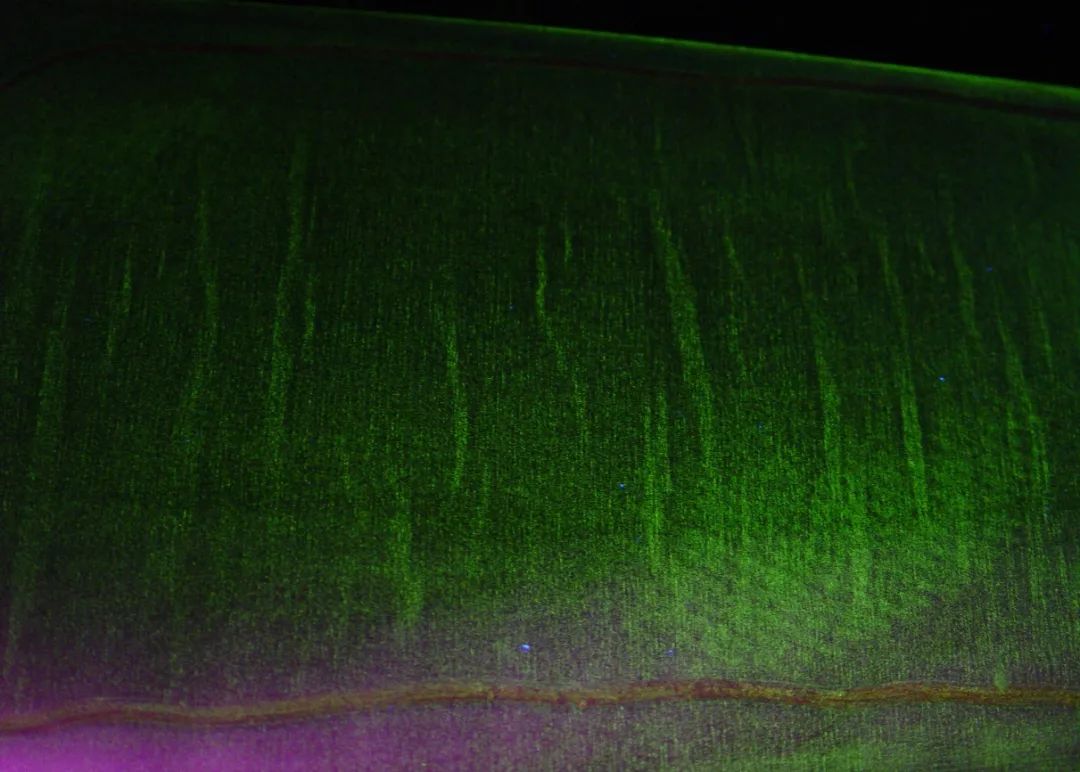

下面來認識一下熒光磁粉檢測中幾種常見的缺陷:
裂紋:磁粉聚集濃密,輪廓清晰,重現性好,多呈線狀、網狀或樹枝狀。
折疊:多與表面呈一定角度的線狀、溝狀、魚鱗片狀,磁粉聚集程度寬窄不等。
夾雜:多呈點狀或短粗線條狀,兩端不尖細。
偏析:組織成分分布不均,呈線狀或條狀,成群或單個分布。
磁粉檢測技術在航空發動機零件的檢測中發揮著重要的作用。檢驗人員秉持嚴慎細實、精益求精的精神,不放過任何一個可疑的顯示,深挖隱藏在背后的“秘密”,嚴把質量關,做鑄造強勁“中國心”的忠誠衛士。(內容由航發科技提供)
